1. OLED介绍
OLED（OrganicLight-Emitting Diode），又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。
2. OLED对比LCD 的优点

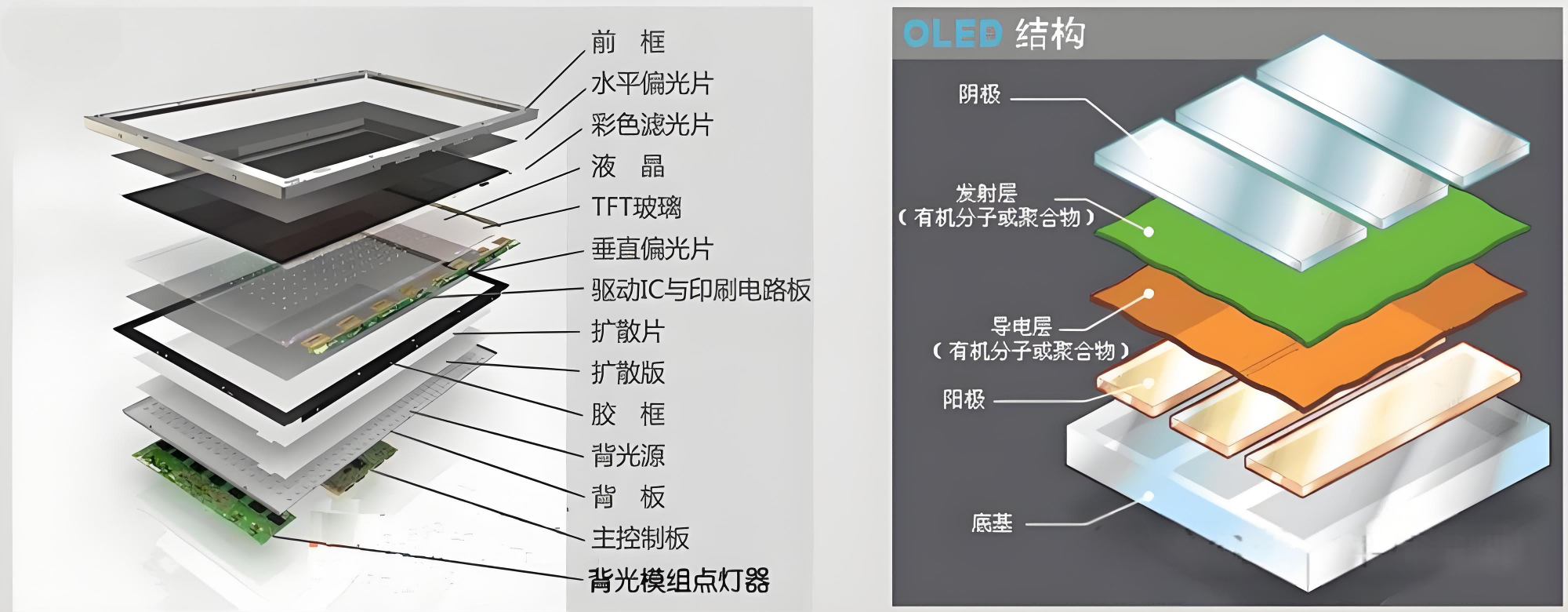

2.1.OLED结构更加简单，更加轻薄
OLED厚度可以控制在1mm以内；LCD通常是3mm。后续随工艺改进，价格可以更低。（蒸镀材料利用率只有5％）

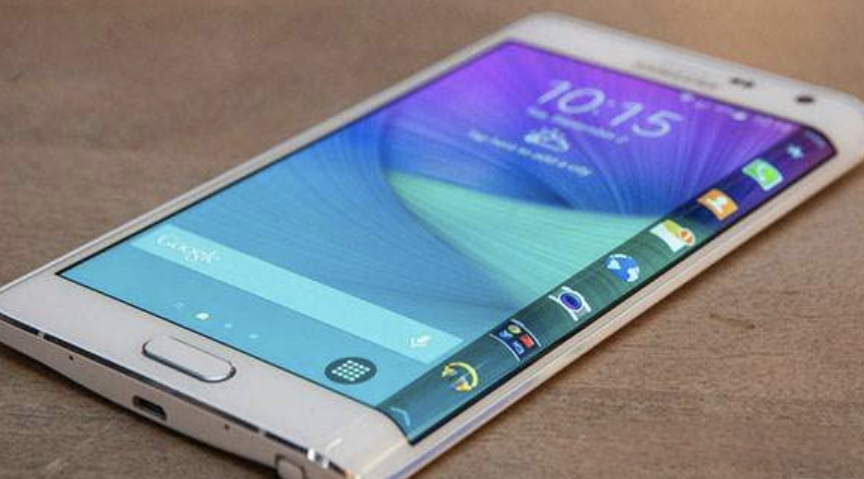

2.2. OLED可折叠
LCD由于液晶和背光的限制，无法大幅弯曲。
OLED几乎可以像纸一样折叠。

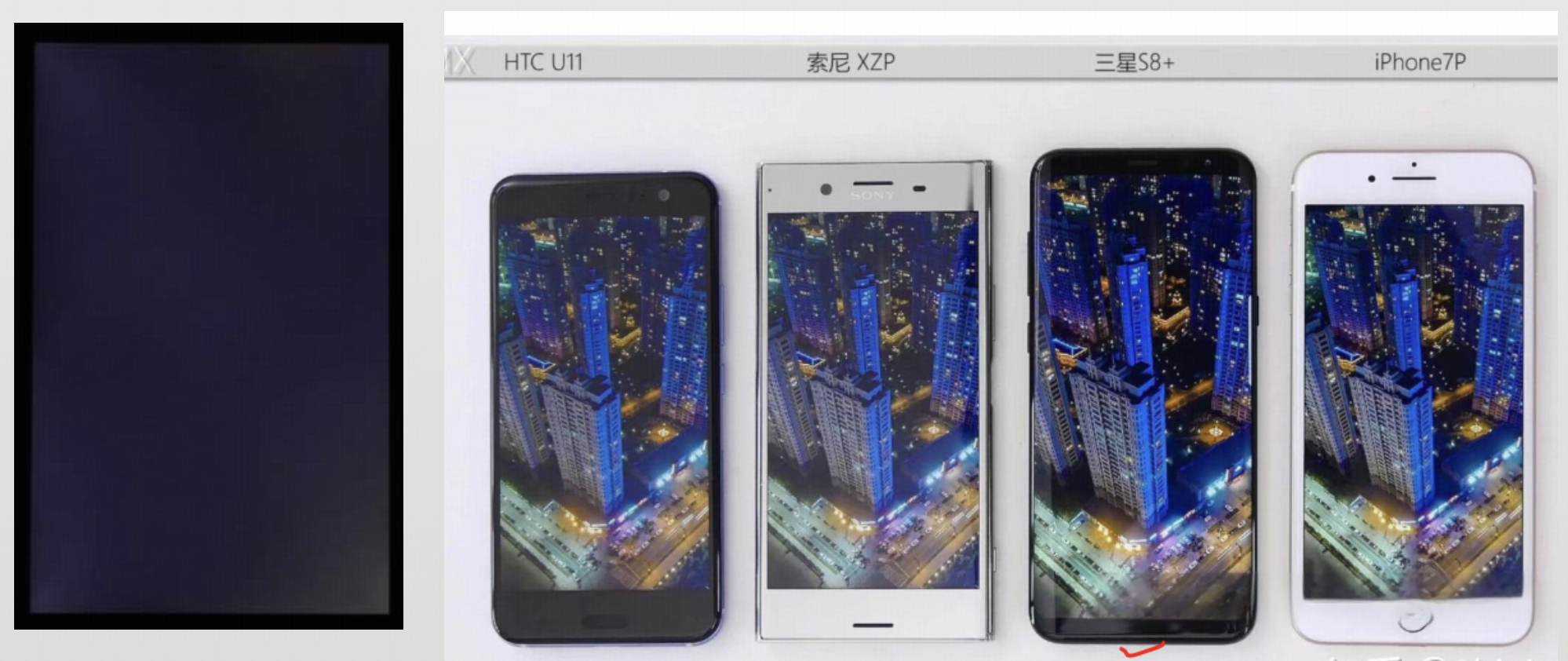

2.3. 色彩对比度
LCD由于背光照明，黑色不是纯黑。
OLCD可以直接关闭黑色色素点，几乎是纯黑。

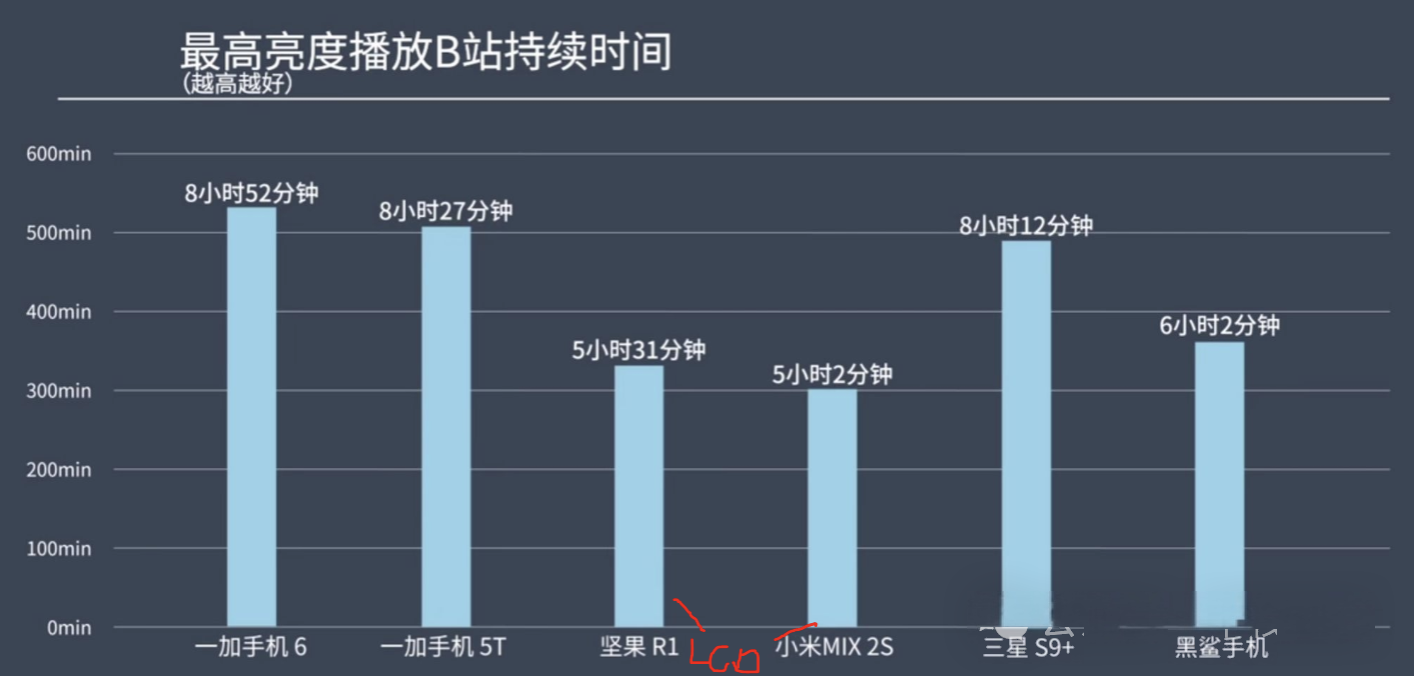

2.4.OLED耗电更小
LCD需要背光全开，再通过液晶调整明暗。
OLED工作时像素点独立工作，明暗各种独立调整。

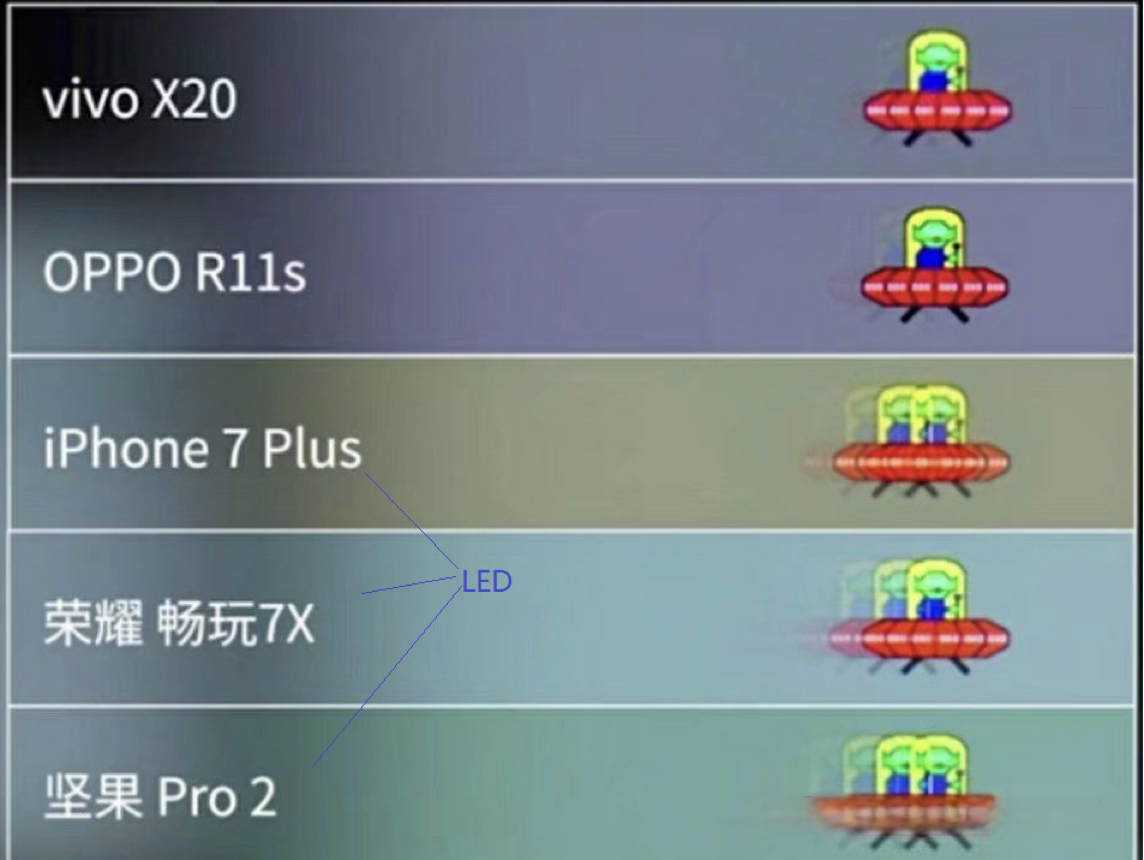

2.5.OLED相应速度快，画面不容易产品拖影
3.OLED缺点：
寿命短：OLED的RGB发光点使用频率不同导致不同色素点使用的寿命不同，一般为3年。
频闪: OLED控制亮度的方法不断的开关开关开关，开关的次数高到一定程度了肉眼就无法看出来了。
但在低亮度条件下会出现屏闪情况。
像素密度低

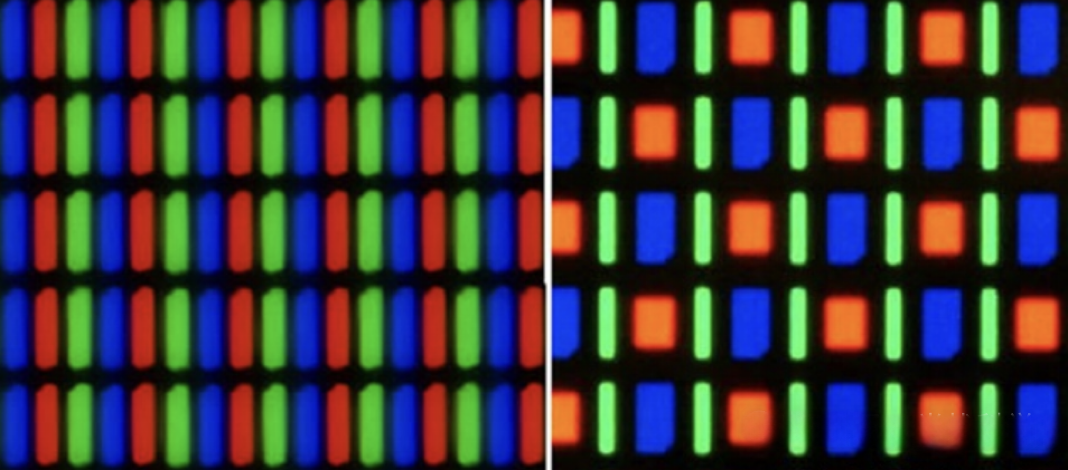

左边为LCD屏幕像素点排列，右边为OLED
4.OLED应用场景

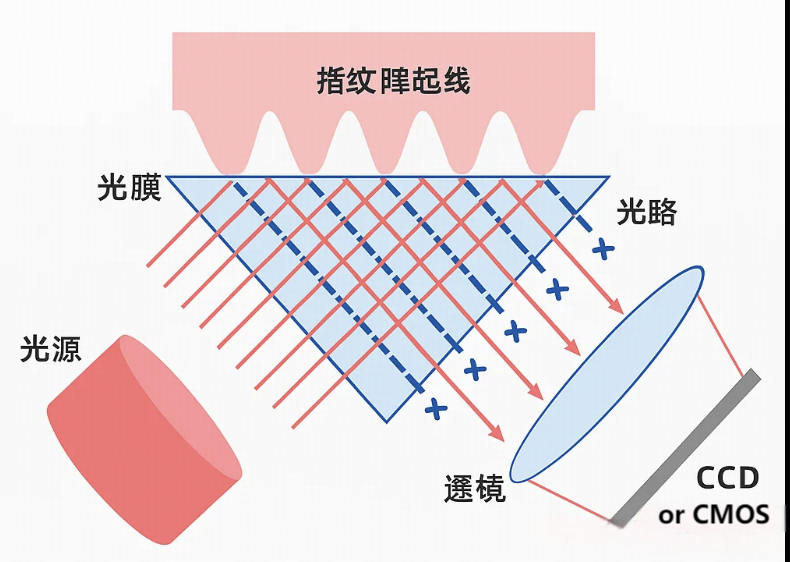

4.1屏下指纹
TFT-LCD是被动发光，通过底部的LED背光源透过TFT发光。TFT本身并不是那么透光，手指放上去，屏幕底下的传感器很难识别到指纹。
OLED是主动发光，可以精确控制到每一个子像素点，所以OLED材质的屏幕是更理想的发射光光源。此外，OLED显示模组更薄，也可以减轻由于放置屏下指纹传感器带来的整体机身变厚的问题。

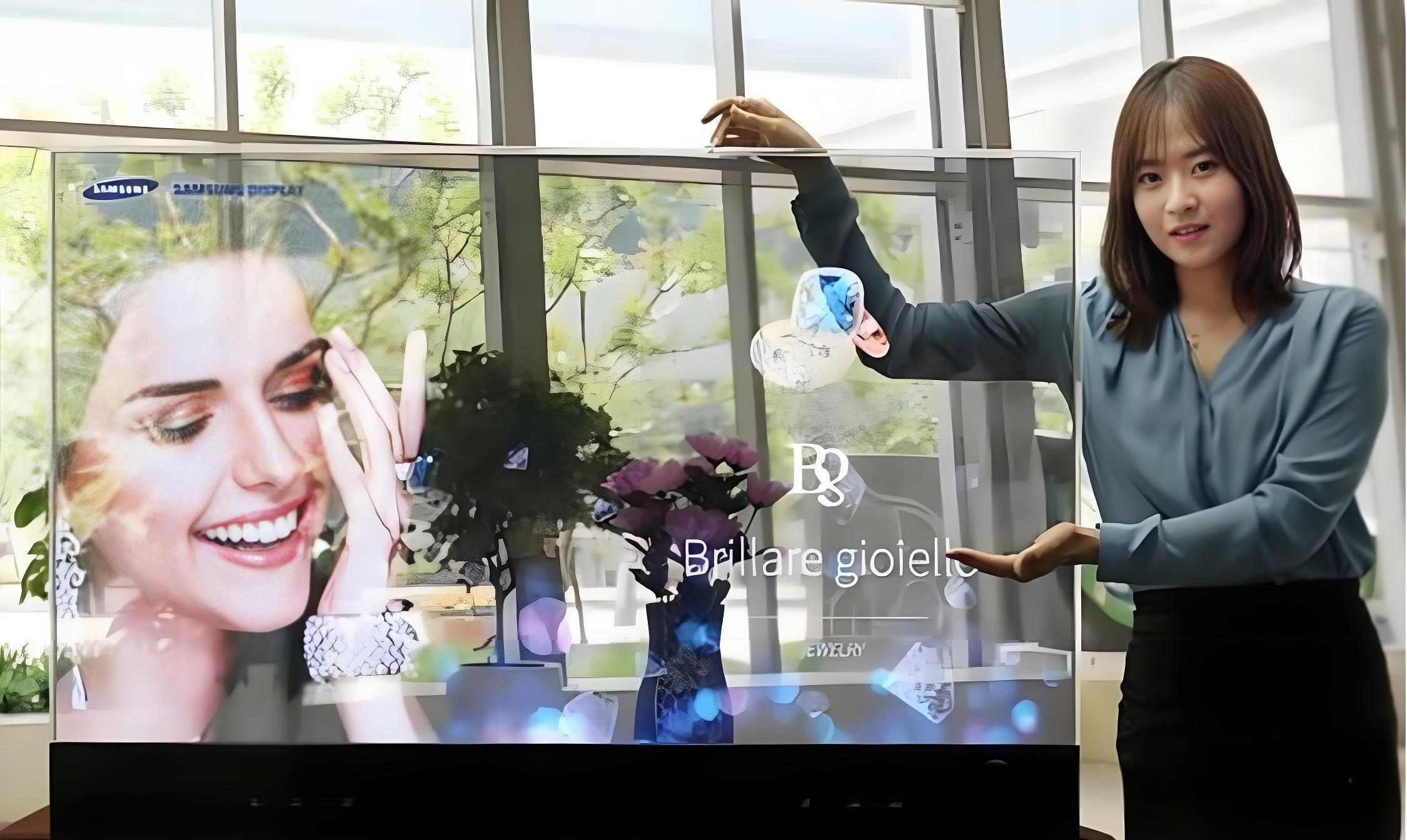

4.2透明显示屏：

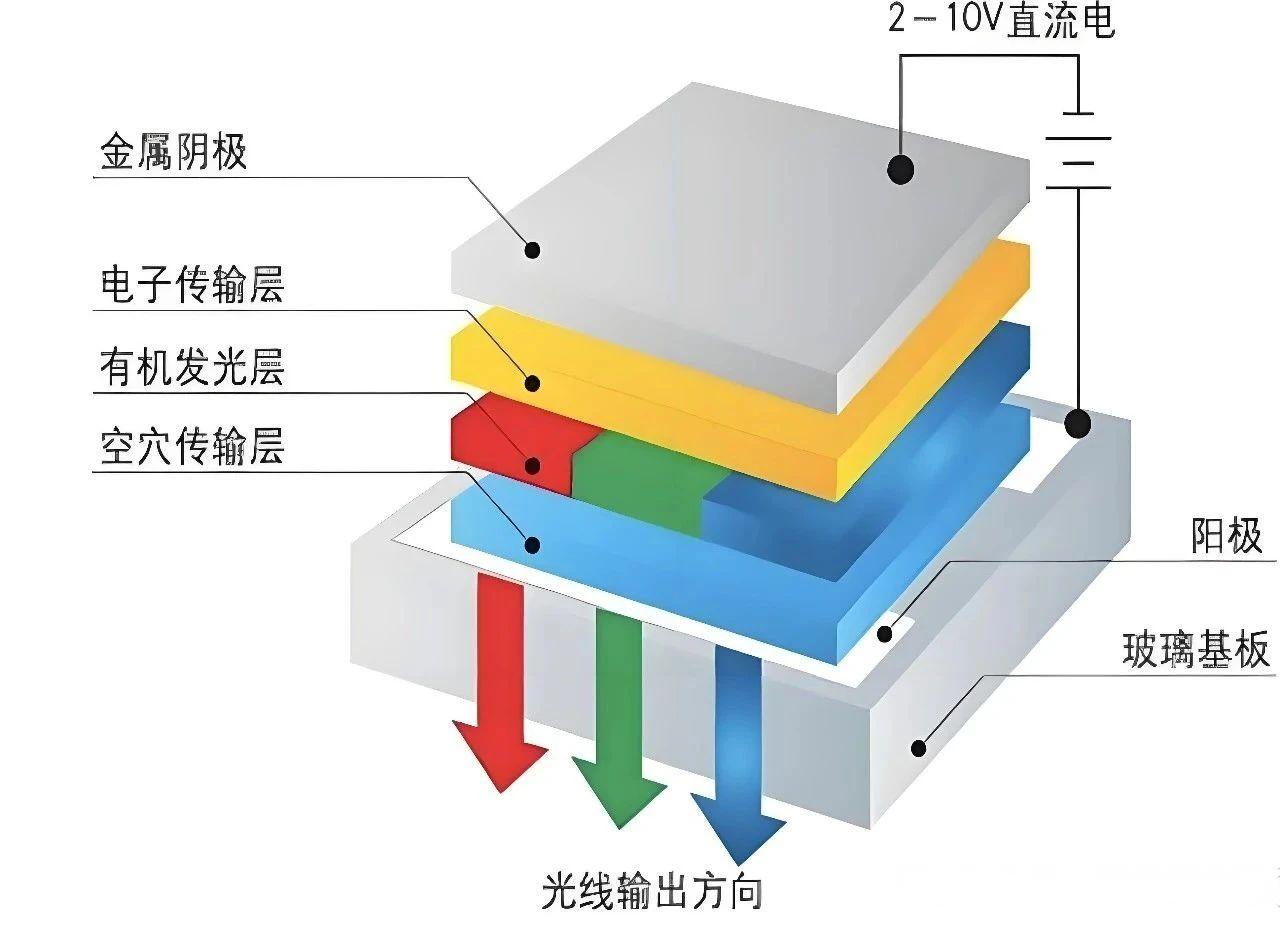

OLED屏是由一层薄而透明具半导体特性之铟锡氧化物（ITO），与电极的阳极相连，再加上另一个金属阴极，包成如三明治的结构。
基板可以是透明塑料；阳极和阴极也可以做成透明的。导电层和发射层则是由有机塑料分子构成，有机层也是由有机物分子或有机聚合物构成，这些在不发光的情况下都可以是透明的。所以，这也意味着OLED屏完全可以做成透明的。

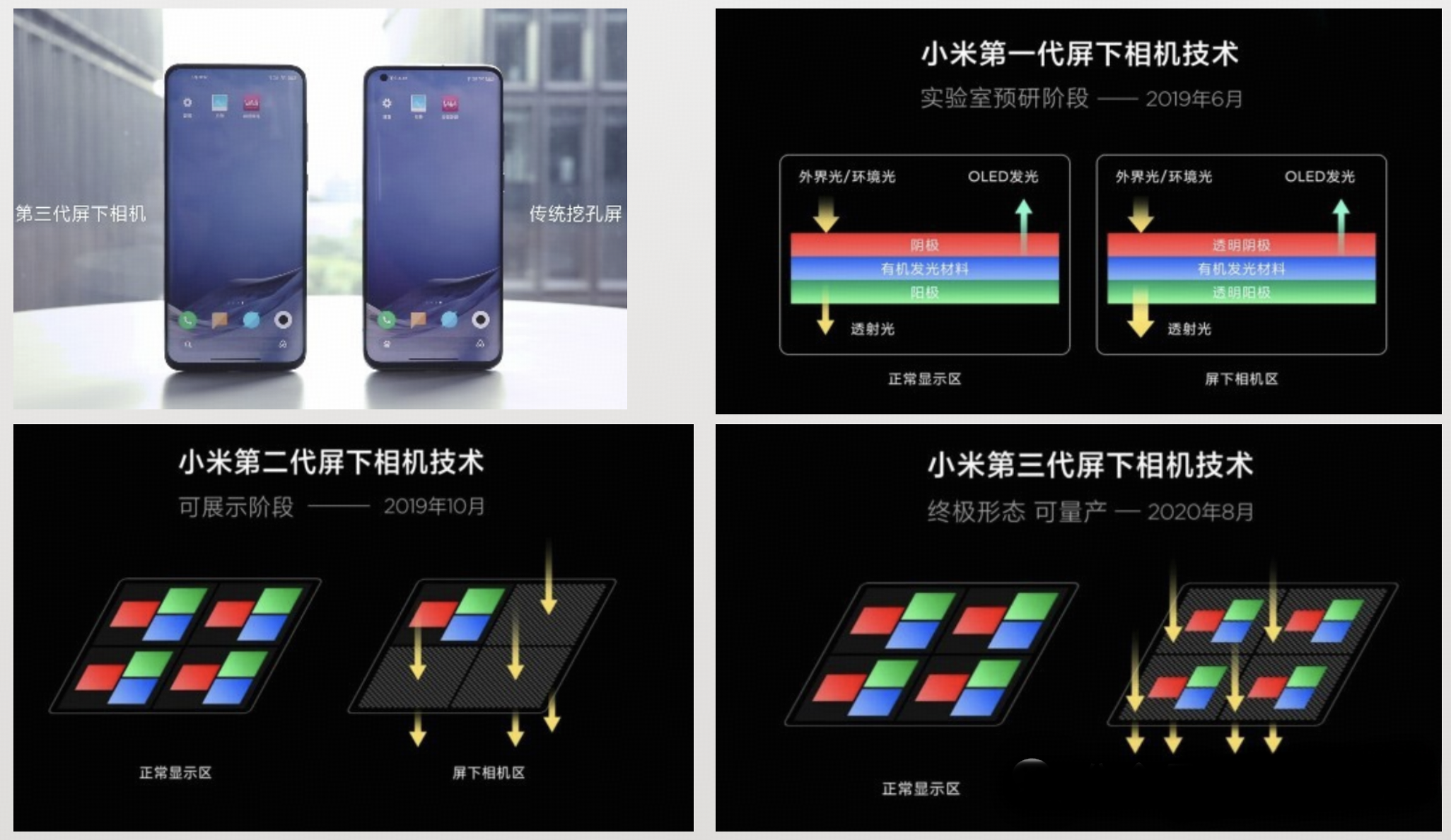

4.3 屏下摄像头
OLED屏可以做成透明显示器，所以也将可以将摄像头放置到OLED下方。
5.OLED原理图介绍：
OLED原理图设计上，主要是电源不同，其它部分基本相同。

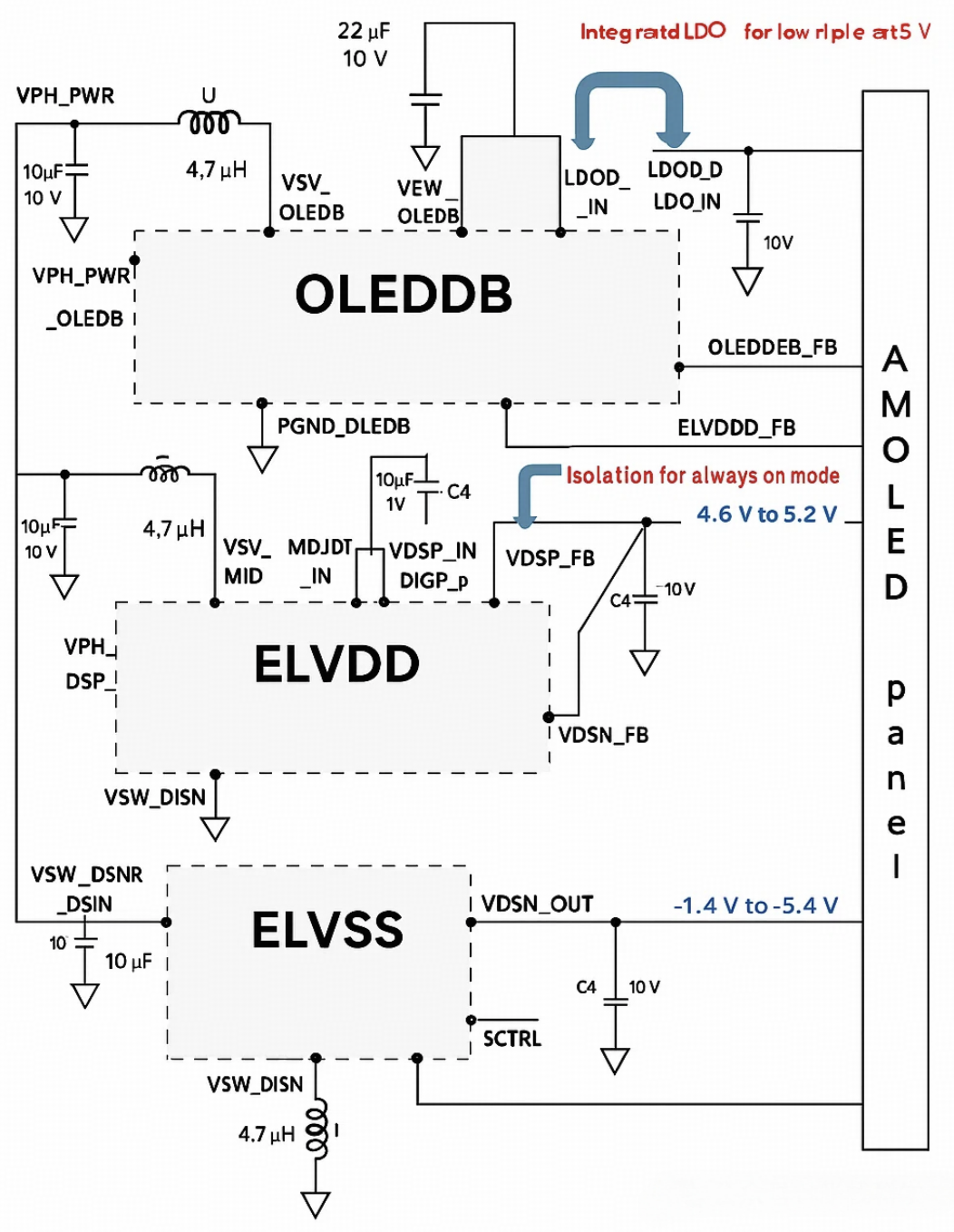

驱动AMOLED面板的电源管理电路框图
5.1. OLEDDB (OLED Digital Bias)
-
作用：提供OLED显示面板的数字偏置电压。
-
输入电压：VPH_PWR输出电压：5.0 V ~ 8.0 V
-
特点：
-
集成 LDO（低压差线性稳压器），能在5V输出时提供低纹波电源。
-
通过 EN_OLEDB 控制使能。
-
输出：VOUT_OLEDB 接到 AMOLED 面板。
5.2. ELVDD (External Luminance VDD)
-
作用：提供驱动 AMOLED 子像素的正向电源电压。
-
输入电压：VPH_PWR输出电压范围：4.6 V ~ 5.2 V
-
特点：
-
支持 Always-On 模式（面板待机显示状态）；
-
输出端通过隔离电路（右侧蓝色箭头）连接至 AMOLED 面板；
-
包含电压反馈引脚 VDSP_FB，用于稳定输出；
控制引脚为 EN_ELVDD。
5.3. ELVSS (External Luminance VSS)
-
作用：提供驱动 AMOLED 子像素的负电源电压。
-
输入电压：VPH_PWR_DISN输出电压范围：-1.4 V 到 -5.4 V
-
特点：
-
提供负电压，用于配合 ELVDD 提供整个像素驱动电压；
-
控制引脚 SCTRL 用于设定输出；
-
输出引脚为 VDSN_OUT，反馈为 VDSN_FB。
5.4 电源管理逻辑简析
所有模块都以 VPH_PWR（主电源）为输入源；
电感、电容等滤波元件减少纹波；
OLEDDB 模块提供高精度偏置；
ELVDD / ELVSS 提供正负电源以支持像素驱动；
Always-on模式：通过隔离（图中中间蓝色箭头注释）持续向面板提供电压。

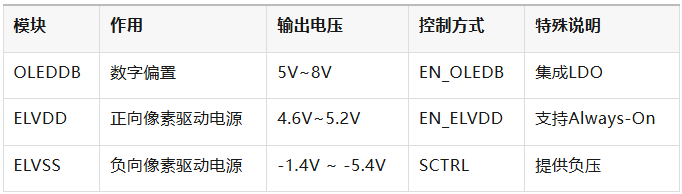

5.5 电源管理电路框图总结

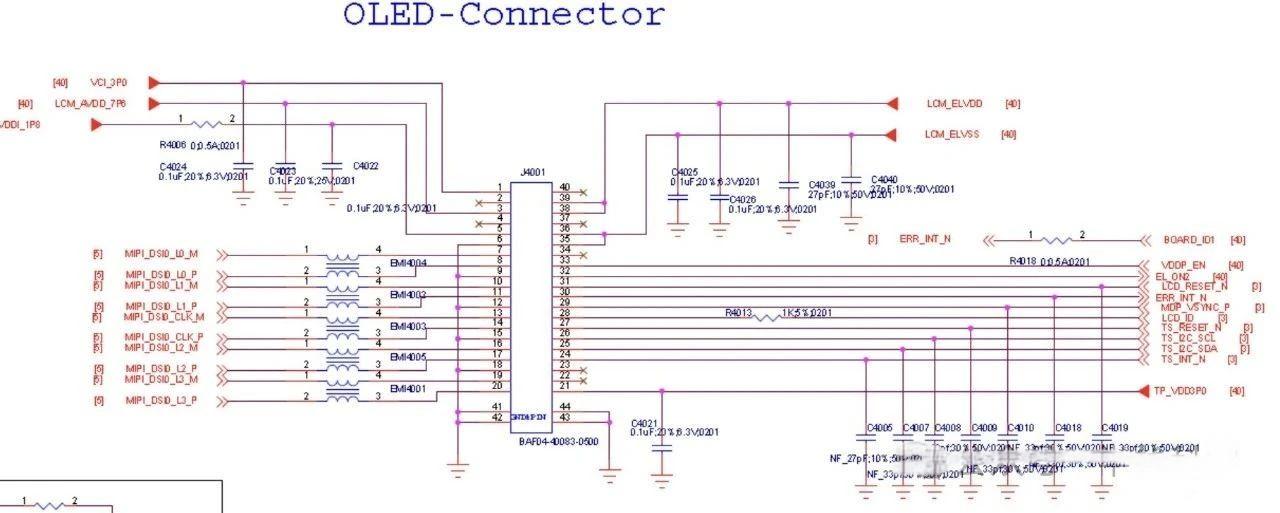

5.6 OLED屏幕连接器（OLED-Connector）的原理图如下：
图中示了主板与 OLED 屏幕之间的接口连接，包含供电、信号传输、控制与识别引脚。
